高压鼓风机的结构及组成部分

时间:2018-07-25 14:56 浏览:

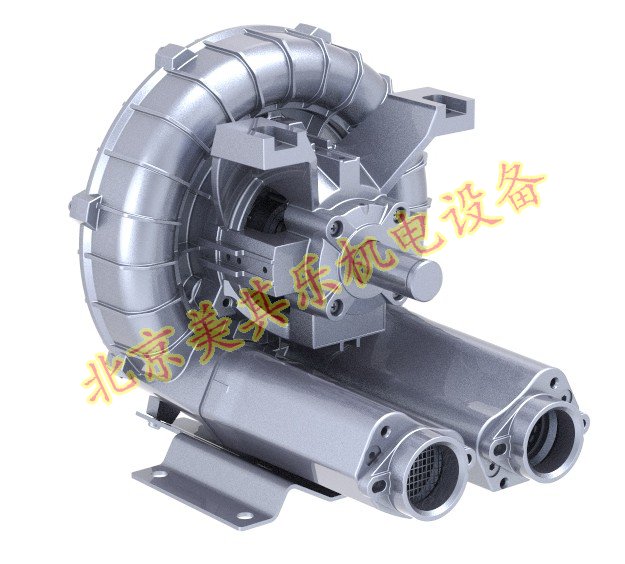

  高压鼓风机的结构及组成从外观上不难看出,主要是两大部分组成,
  一是电机、二是前泵体(拖泵)
  一、电机
  提供动力的装置,通过输入电能,转化为动能的一种设备,启动电源后,转子产生磁场,并与定子旋转磁场相互作用,被驱动旋转内部的磁场发生相互作用,从而实现旋转。
高压鼓风机的结构及组成部分

  二、前泵体
  除去电机部分,就是前泵体了,高压鼓风机之所以能产生压力有风量,就是因为有了这部分,通过电机的带动旋转才会有了属性参数。
高压鼓风机的结构及组成部分
高压鼓风机的结构及组成部分

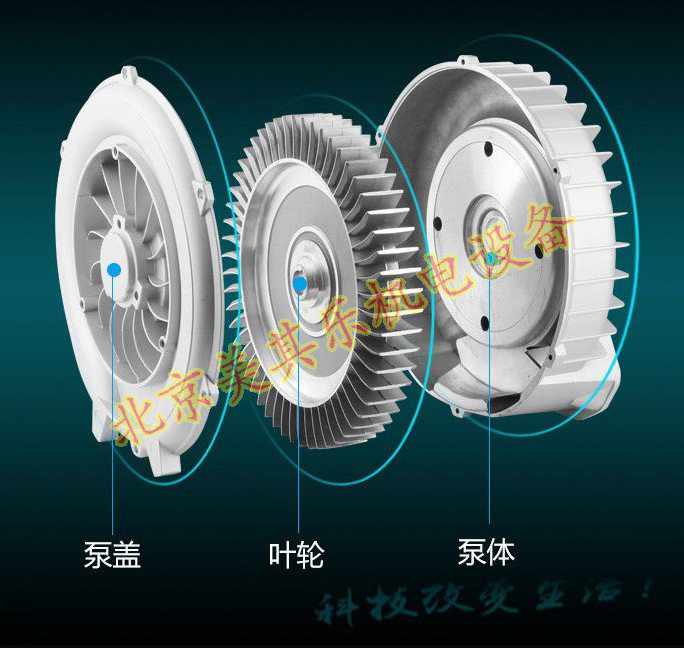

  前泵体的主要组成部分
  主要有泵盖、中间旋转的叶轮、泵体、及轴承等组,叶轮边缘有很多大小一样、规则相同的小叶片组成,这相在旋转时能保证不会出现震动,旋转规则均匀,叶片有一定的弧度,从而能产生较高的压力,这也是为什么风机不能反转的原因之一。

  每一种部件之间的组合都非常紧凑紧密,最小的缝隙处达到0.01mm,所以我们常常推荐客户进口处连接上过滤器,避免进入杂物而导致高压鼓风机损坏。
  除此之外,还有很多零部件,有兴趣的朋友可以参考:高压鼓风机构造爆炸图
